РСЗО: как работают реактивные системы залпового огня
Содержание:
- Что такое РСЗО
- Как работает РСЗО
- История появления РСЗО
- Какие бывают РСЗО
- Известные РСЗО
- Сколько стоит РСЗО
Что такое РСЗО
РСЗО (расшифровка — реактивная система залпового огня) — это многозарядный артиллерийский комплекс, который включает пусковую установку (ПУ), запускаемые ею реактивные снаряды, транспортную машину и вспомогательное оборудование.
Как работает РСЗО
В России системы входят в состав сухопутной и морской артиллерии. Их задачи — удары по наземным и надводным целям, отдельные системы используют для дистанционного минирования местности.
В этой системе ПУ, транспортно-заряжающая машина (ТЗМ) и снаряды сопряжены с автоматизированной системой наведения и управления огнем, которая отвечает за подготовку данных для стрельбы, навигацию и топографическую привязку.
На боевой позиции РСЗО находится около двух-трех минут. Она залпом выпускает ракеты — в зависимости от системы время полного залпа варьируется от 20 до 60 секунд. Многозарядность дает высокую огневую производительность и позволяет поражать площади в несколько десятков гектаров. После стрельбы экипаж оперативно сворачивает систему и покидает боевую позицию, что позволяет РСЗО уйти от ответного огня.
Среди уязвимостей этих систем отмечают недостаточную точность и высокое рассеивание снарядов. Точность РСЗО важна по двум причинам: во-первых, чем прицельнее бьют снаряды, тем более экономным будет их расход; во-вторых, высокая точность повышает шансы системы уйти от ответного огня. Поэтому сейчас разрабатывают управляемые снаряды, которым можно задавать координаты полета и корректировать траектории.
История появления РСЗО

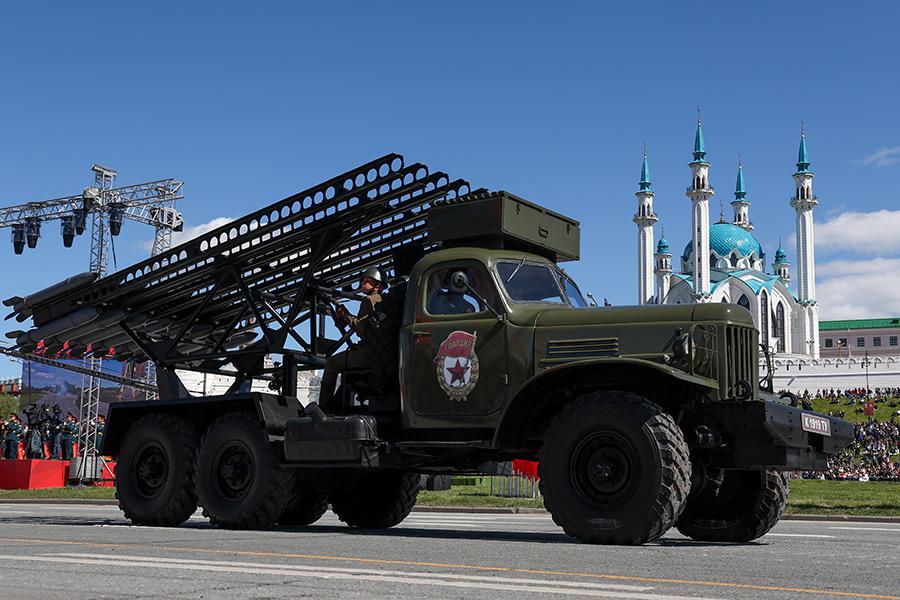

Первые РСЗО появились в 1930-е годы в СССР и Германии. В 1933 году в Советском Союзе был создан Реактивный научно-исследовательский институт, где в 1930-е годы разработали реактивные снаряды РС-82 и РС-132. Изначально их ставили на самолеты, но с разработкой на базе РС-132 осколочно-фугасных снарядов М-13 было решено устанавливать такие боеприпасы на наземный транспорт. Так к концу 1930-х в Советском Союзе спроектировали многозарядную реактивную пусковую установку БМ-13 (боевая машина, калибр 13 см), известную как «Катюша». Она монтировалась на шасси ЗИС-6.
В Германии примерно в то же время разработали систему Nebelwerfer (нем. «туманометатель»), которую изначально хотели использовать для запуска химических снарядов, но фактически применяли для стрельбы осколочно-фугасными. В боевых условиях эти минометы использовались с 1941 года. США разработали свою РСЗО к 1943 году — это была система T34 Calliope, которую размещали на средних танках M4 Sherman.
После Второй мировой войны в СССР продолжили развивать РСЗО. Стояла задача более компактно разместить ракеты на ПУ, обеспечить большую точность и дальность (у «Катюши» этот показатель составлял 8,4 км). В конце 1950-х начали разрабатывать БМ-21 «Град» калибра 122 мм. Он поступил на вооружение в 1963 году, его дальность была порядка 20 км. Эта РСЗО легла в основу других систем запуска неуправляемых снарядов такого же калибра; у самого «Града» есть более пяти модификаций, самая современная из них — «Торнадо-Г» (9К51М).

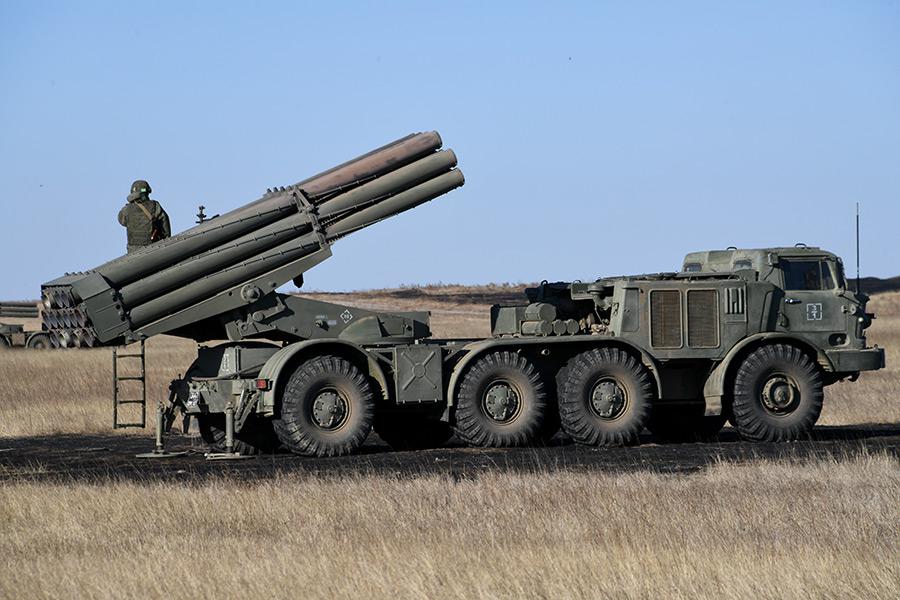

В 1975 году Советская армия получила систему 9К57 «Ураган» калибра 220 мм и с дальностью 35 км. Машина на базе шасси ЗИЛ-135ЛМ за один залп выпускала 16 снарядов. Эту РСЗО использовали в Афганистане, в чеченские кампании и в Сирии. В 1987 году на вооружение в СССР поступили системы третьего поколения — РСЗО «Смерч», которые российская армия эксплуатирует до сих пор. Его» самая современная модификация — РСЗО «Торнадо-С».
Какие бывают РСЗО
РСЗО бывают наземные, авиационные и морские.
Наземные РСЗО используют вместе с другой артиллерией общего назначения (гаубицы, минометы) для ударов по оперативно-тактическим целям противника. Это наиболее распространенный тип реактивных систем. В их составе:
- самоходная, буксируемая или переносная ПУ, которая включает пакет направляющих трубчатого или рельсового типа, куда загружают снаряды, колесного или гусеничного шасси и оборудования для управления огнем;
- транспортно-заряжающая машина, которая предназначена для хранения и доставки реактивных снарядов, или для тех же целей комплект стеллажей, которые перевозят на обычной транспортной машине;
- реактивные снаряды, ракеты.
Авиационные РСЗО размещают на военных самолетах и вертолетах. В качестве ПУ используют пусковые блоки обтекаемой формы, в качестве снарядов — неуправляемые авиационные ракеты. Их используют для ударов по живой силе и военной технике на земле.
Морские РСЗО располагают на надводных кораблях различных классов. В качестве ПУ здесь используют корабельные бомбометы, в качестве снарядов — глубинные бомбы. Эти системы используют для стрельбы по береговым и морским надводным целям.
Известные РСЗО

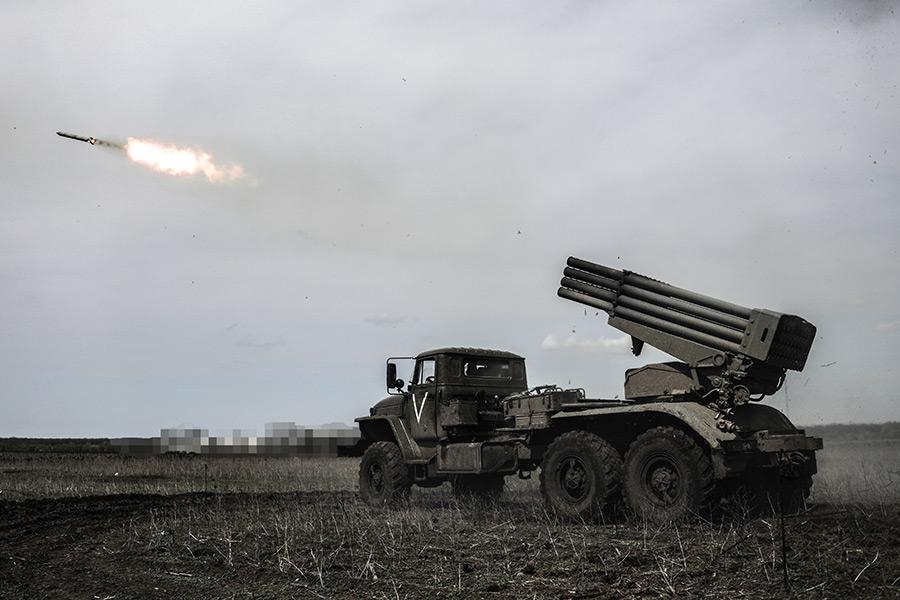

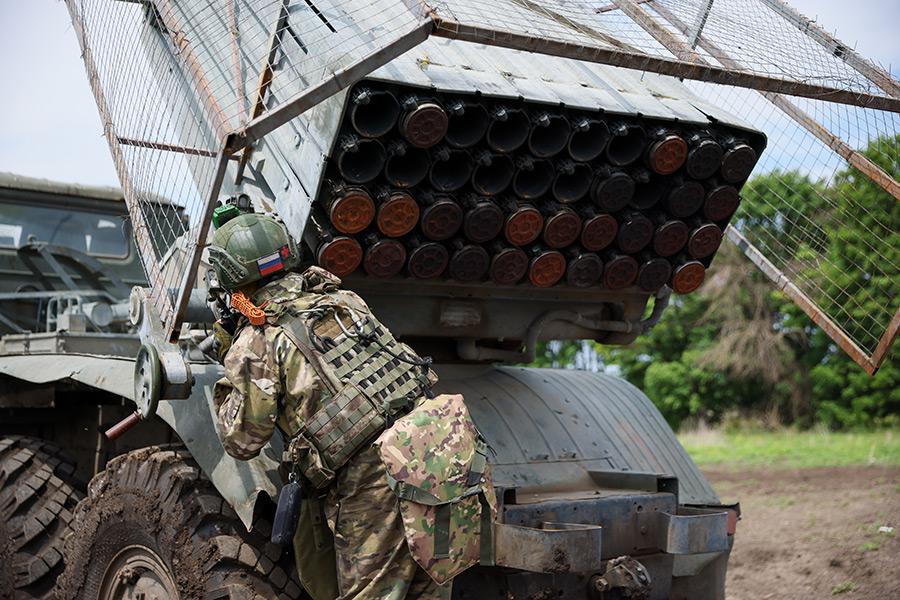

РСЗО БМ-21 «Град» (СССР/Россия)
РСЗО БМ-21 «Град» (9К51) была разработана в тульском НИИ-147 (ныне НПО «Сплав» в составе «Ростеха»), серийно производилась с 1963 по 1988 год — всего было построено порядка 8 тыс. машин, поэтому «Град» считается самой массовой РСЗО в мире. В 2016 году в строю российской армии было около 530 таких систем, еще около 2 тыс. находилось на хранении. Также «Грады» состоят на вооружении Алжира, Армении, Вьетнама, Грузии, Ирака, Ирана, Йемена, Кубы, Ливии, Марокко, Нигерии, Сирии, Судана, Таджикистана, Танзании, Туркменистана, Уганды, Узбекистана, Украины, Эквадора и других стран. На базе БМ-21 разработан корабельный комплекс А-215 «Град-М».
Ее задачи — удары по пехотным и мотопехотным подразделениям, минометным и артиллерийским батареям, объектам противовоздушной обороны (ПВО) и тыла.
Состоит из следующих компонентов:
- боевая машина 2Б17-1 с автоматизированной системой наведения и управления огнем, несет 40 направляющих;
- транспортная машина 9Т254 с комплектом стеллажей 9Ф37М;
- реактивные снаряды калибра 122 мм. Они устроены одинаково, но отличаются по типу боеголовок — отделяющаяся или неотделяющаяся осколочно-фугасная головная часть, с кумулятивно-осколочными или самоприцеливающимися элементами.
Характеристики РСЗО БМ-21 «Град»
Масса снаряда — 66 кг
Дальность стрельбы — до 21 км
Время развертывания из походного положения в боевое — 3,5 мин
Время полного залпа (запускает за это время все 40 снарядов) — 20 секунд
Экипаж — 3 человека
Масса машины — 13,7 т
Максимальная скорость по шоссе — 75 км/ч
Шасси — Урал-375Д, Урал- 4320

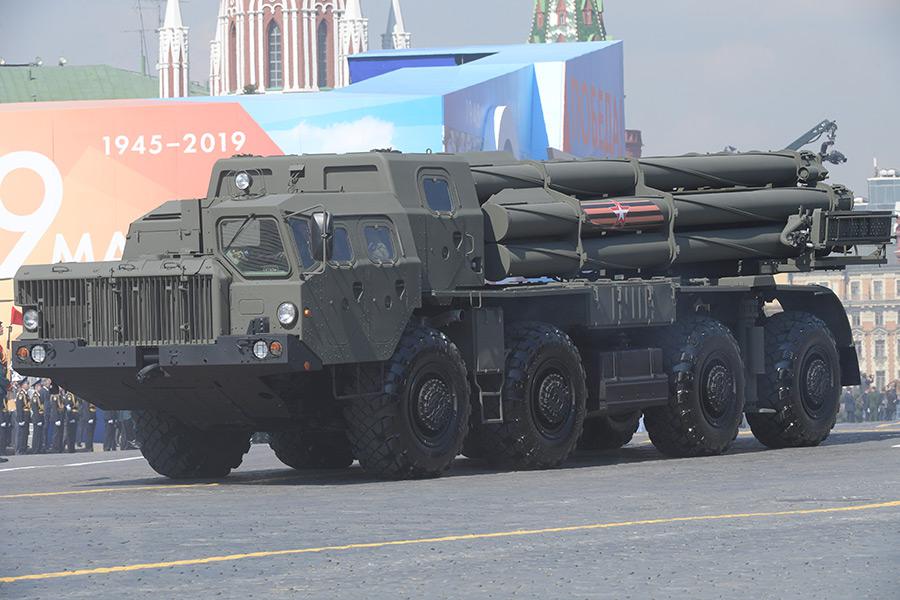

РСЗО «Смерч» (Россия)
РСЗО 9К58 «Смерч» была разработана на замену «Граду» в «ТулгосНИИточмаш» (ныне НПО «Сплав») и находится в эксплуатации с 1987 года.
Предназначен для ударов по групповым целям, технике мотопехотных и танковых рот, артиллерии, зенитным комплексам, вертолетам на посадочных площадках, командным пунктам, узлам связи и военно-промышленной инфраструктуре.
Состоит из следующих компонентов:
- боевая машина 9А52-4, 9А52-2 или 9А52-2Т;
- ТЗМ 9Т234−2, которая перевозит шесть направляющих;
- реактивные снаряды калибра 300 мм. Они устроены одинаково, но отличаются по типу боеголовок: отделяющаяся или неотделяющаяся осколочно-фугасная головная часть, боеголовка с кумулятивно-осколочными или самоприцеливающимися элементами, термобарическая головная часть;
- командно-штабная машина на базе автомобиля КАМАЗ-4310, оснащенная автоматизированной системой управления огнем. Данные о позициях противника отображаются на электронной карте, исходя из этих данных боевая машина автоматически наводит снаряды на цель;
- метеорологический комплекс;
- ремонтное оборудование;
- учебно-тренировочные комплекты.
Характеристика РСЗО «Смерч»
Масса снаряда — 800 кг
Дальность стрельбы — от 20 до 120 км
Время полного залпа — до 25 секунд
Экипаж — 3-4 человека
Шасси — МАЗ-543М
Запас хода машины — 1 тыс. км
максимальная скорость по шоссе — 60 км/ч
Масса машины — 43,7 т
Это первая советская РСЗО, которая позволяет корректировать траекторию снарядов: инерциальная система управления, внедренная в каждый снаряд, на активном участке траектории дает ему угловую стабилизацию, а бортовая аппаратура определяет время отделения боеголовки и тем самым корректирует дальность полета.

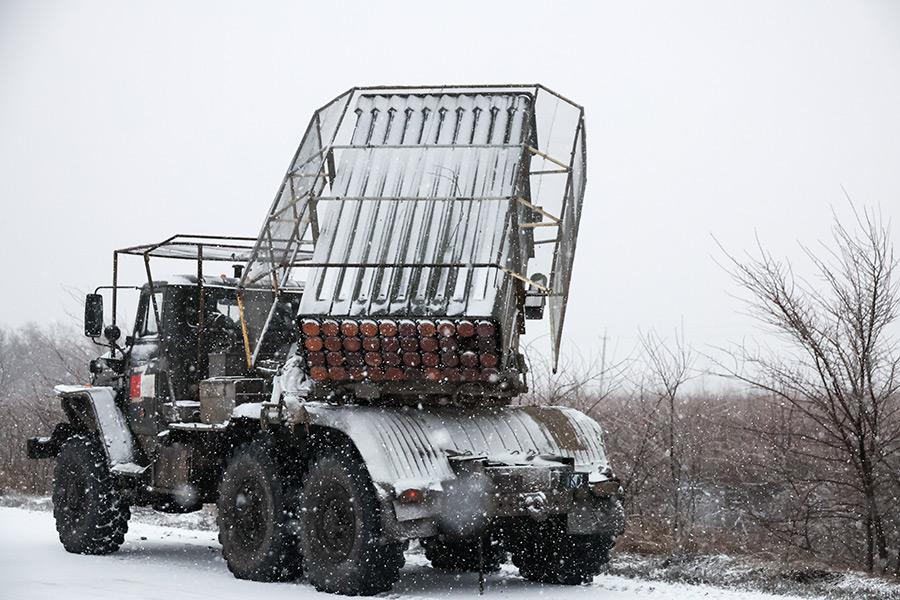

РСЗО «Торнадо» (Россия)
«Торнадо» — это семейство российских РСЗО, которые существуют в двух основных вариантах: модернизированная версия «Града» — «Торнадо-Г» калибра 122 мм и модернизированная версия «Смерча» — «Торнадо-С» калибра 300 мм. Разработаны тульским НПО «Сплав».
РСЗО 9К51М «Торнадо-Г» находится на вооружении с 2014 года. Ее задачи — удары по мотопехотным, танковым и артиллерийским подразделениям, небронированной и легкобронированной технике, вертолетам на посадочных площадках, командным пунктам и узлам связи.
Состоит из следующих компонентов:
- боевая машина 2Б17М, вмонтированная в шасси на базе грузового автомобиля «Урал-4320-10». Эта ПУ оснащена автоматизированной системой управления наведением и огнем, а также аппаратурой с дистанционным вводом полетного задания и оборудования пуска. Число направляющих — 40;
- неуправляемые реактивные снаряды с различными боеголовками — отделяемой и неотделяемой осколочно-фугасными, кассетной с кумулятивно-осколочными элементами.
Система может вести стрельбу в автоматизированном режиме с топографически неподготовленной огневой позиции. Из походного положения в боевое может переходить за 30 секунд, после чего оперативно сменить позицию.
Характеристики РСЗО «Торнадо-Г»
Время развертывания из походного положения в боевое — 30 секунд
Время полного залпа — 40 секунд
Экипаж — два человека
Масса заряженной машины с расчетом — до 14,9 т
Максимальная скорость по шоссе — 85 км/ч
РСЗО 9К515 «Торнадо-С» — это дальнобойная система для ударов по далеко расположенным групповым целям, мотопехотным, танковым, ракетным и артиллерийским подразделениям, командным пунктам и узлам связи, средствам ПРО и ПВО, средствам радиоэлектронной борьбы, военно-промышленной инфраструктуре и объектам тыла. Прошла государственные испытания в 2015 году. На вооружении с 2016 года, поставляется в войска с мая 2019-го.
Состоит из следующих компонентов:
- боевая машина 9А54, установленная на шасси на базе грузового автомобиля МАЗ-543М. Оснащена автоматизированной системой управления наведением и огнем и спутниковой навигацией. ПУ практически полностью автоматизирована, и это позволяет расчету (военные, которые обслуживают РСЗО) действовать не выходя из кабины. Число направляющих — 12;
- транспортно-заряжающая машина 9Т255;
- командно-штабная машина 9С936 для управления подразделениями, где есть «Торнадо-С»;
- управляемые и неуправляемые реактивные снаряды с осколочными и кумулятивно-осколочными элементами. Для каждого управляемого боеприпаса можно установить индивидуальное полетное задание.
Характеристики РСЗО «Торнадо-С»
Дальность стрельбы — до 120 км
Время перевода из походного положения в боевое — 180 секунд
Время полного залпа — от 33 с (управляемыми) до 38 с (неуправляемыми)
Масса машины в боевом положении — 43,7 т
Максимальная скорость по шоссе — 80 км/ч
Экипаж — 2 чел.

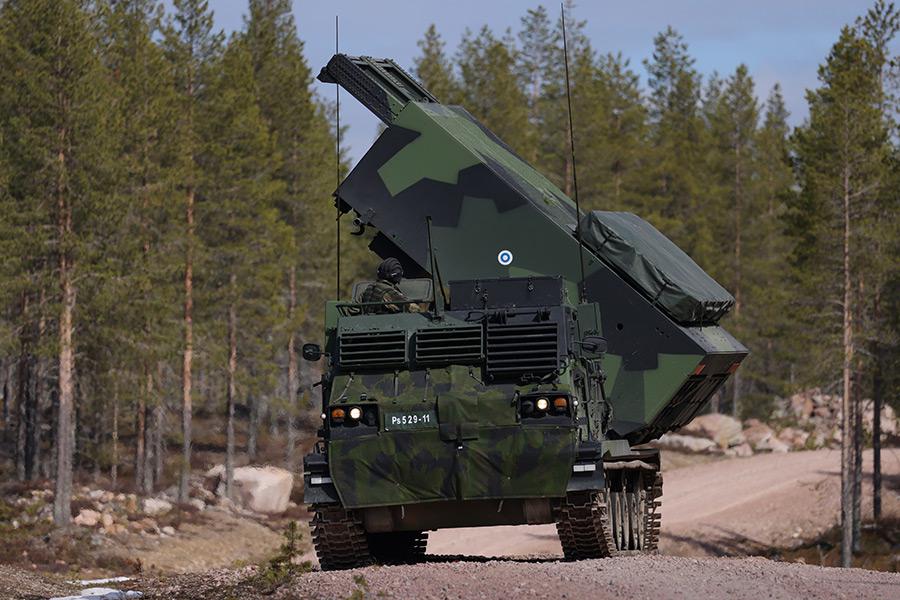

РСЗО M270 (США)
M270 MLRS — это гусеничная мобильная система производства американской Lockheed Martin. Состоит из пусковой установки M270, которая запускает до 12 ракет.
Дальность системы и количество снарядов зависят от запускаемых ею ракет — это может быть:
- 12 управляемых реактивных снарядов GMLRS (Guided Multiple Launch Rocket System — управляемая многозарядная ракетная система) калибра 227 мм с дальностью до 70 км;
- 12 GMLRS расширенного диапазона — до 150 км;
- четыре ракеты PrSM (Precision Strike Missile — высокоточная ударная ракета) — от 60 до 499 км. Эта ракета сейчас находится в разработке: 19 марта США успешно провели ее летное испытание, запустив ракету с базы своих военно-космических сил «Ванденберг» в Калифорнии;
- две ракеты ATACMS (Army Tactical Missile System — армейский оперативно-тактический ракетный комплекс) — до 300 км.
Экипаж состоит из трех человек — командир, наводчик и водитель. Время полного залпа — 60 секунд, после чего машина может оперативно свернуться и покинуть боевую позицию. На вооружении США с 1983 года.

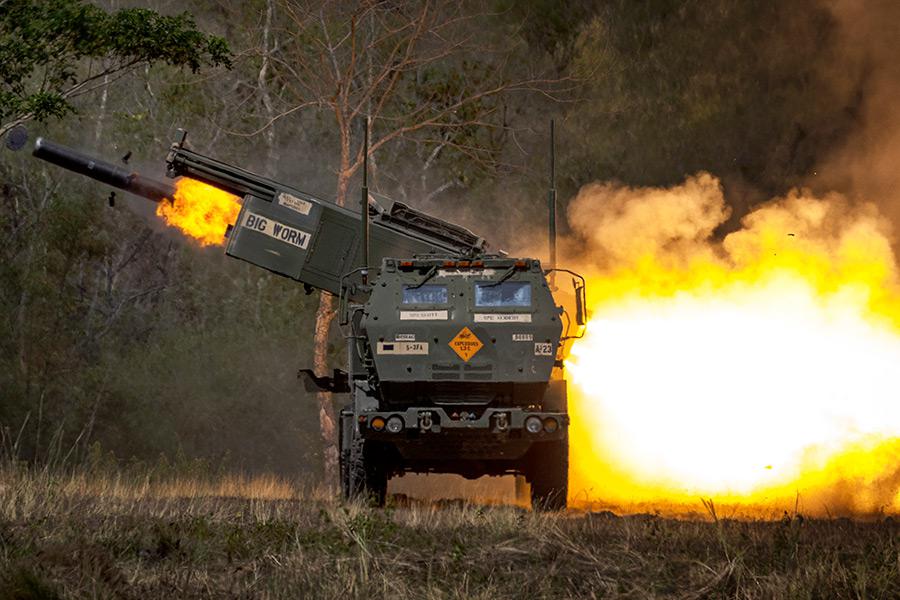

РСЗО M142 HIMARS
M142 HIMARS — это колесная версия M270 производства Lockheed Martin. На вооружении американской армии с 2005 года. Пусковая установка HIMARS размещена на колесном шасси XM1140A1 военного грузовика типа FMTV и несет комплект либо из шести ракет GMLRS, либо из двух PrSM, либо одну ATACMS. Ее российским аналогом считаются РСЗО «Смерч» и «Торнадо-С».
Время развертывания — 20 секунд, время на перезарядку — четыре-пять минут. Дальность зависит от типа ракет и может достигать 500 км. Запас хода — 480 км, боевая машина может двигаться со скоростью до 85 км/ч. Экипаж состоит из трех человек.
РСЗО PHL-16 (КНР)
PHL-16 (также известна как PCL-191) — это китайская модульная РСЗО большой дальности. Видео с испытанием этой системы Национально-освободительная армия Китая (НОАК) опубликовала в 2019 году. PHL-16 может запускать ракеты двух калибров:
- управляемые снаряды калибра 370 мм с дальностью 350 км. Эти ракеты могут детонировать над целью, что позволяет им поражать большие площади. Дальность обеспечивает удары вглубь рядов противника, оставляя ПУ недосягаемой для большинства ответных ударов;
- тактические баллистические ракеты Fire Dragon 480 калибра 750 мм с дальностью 500 км. Их задача — поражать такие стратегические цели, как командные пункты, особо защищенные цели, объекты инфраструктуры и ПВО.
Пусковая установка размещена на модифицированном колесном шасси большегрузного автомобиля Wanshan WS2400. Боевая машина включает две модульные пусковые ячейки, куда можно загружать снаряды разных типов: РСЗО может нести либо восемь снарядов 370 мм, либо два Fire Dragon 480.
РСЗО В-200 «Полонез» (Беларусь)
Этот комплекс Белоруссия разработала вместе с Китаем и впервые представила на военном параде в Минске в 2015 году. Он состоит из следующих компонентов:
- боевая машина В-200МБУ;
- транспортно-заряжающая машина В-200ТЗМ;
- управляемые ракеты калибра 301 мм в транспортно-пусковых контейнерах.
Изначально использовали китайские ракеты типа А200; в начале 2024 года президент Александр Лукашенко заявил, что Белоруссия начала производить ракеты для «Полонеза» самостоятельно.
Первая версия этой РСЗО была способна стрелять на дальность 200 км, а модернизированная — В-300 «Полонез-М», которая разрабатывалась в 2016–2018 годах, — может поражать цели на расстоянии 300 км; на вооружение белорусской армии комплекс в модернизированной версии поступил в ноябре 2023 года.
Система включает два комплекта ракет по восемь штук в каждом. Время полного залпа одного комплекта — 60 секунд. Запас хода «Полонеза» — 600 км при максимальной скорости 70 км/ч. Комплекс обслуживают три человека.
Сколько стоит РСЗО
Производство одной РСЗО в среднем оценивается в несколько миллионов долларов США, при этом в связи с усложнением технологий и программно-аппаратных комплексов цена постоянно растет. В частности, в 2014 году стоимость одной установки M-142 HIMARS составляла примерно $3,5 млн, к 2024 году этот показатель вырос до $4,9 млн. В 2022 году стоимость создания одной M270 оценивалась в $4,7 млн. Стоимость одной южнокорейской РСЗО K239 Chunmoo оценивалась тогда же почти на 60% дешевле HIMARS и составляла примерно 3 млрд вон (около $2 млн). Экспортная стоимость российской РСЗО «Смерч-М» в 2016 году составляла порядка $12,5 млн.
