«Орлан-10»: российский БПЛА для разведки и корректировки огня

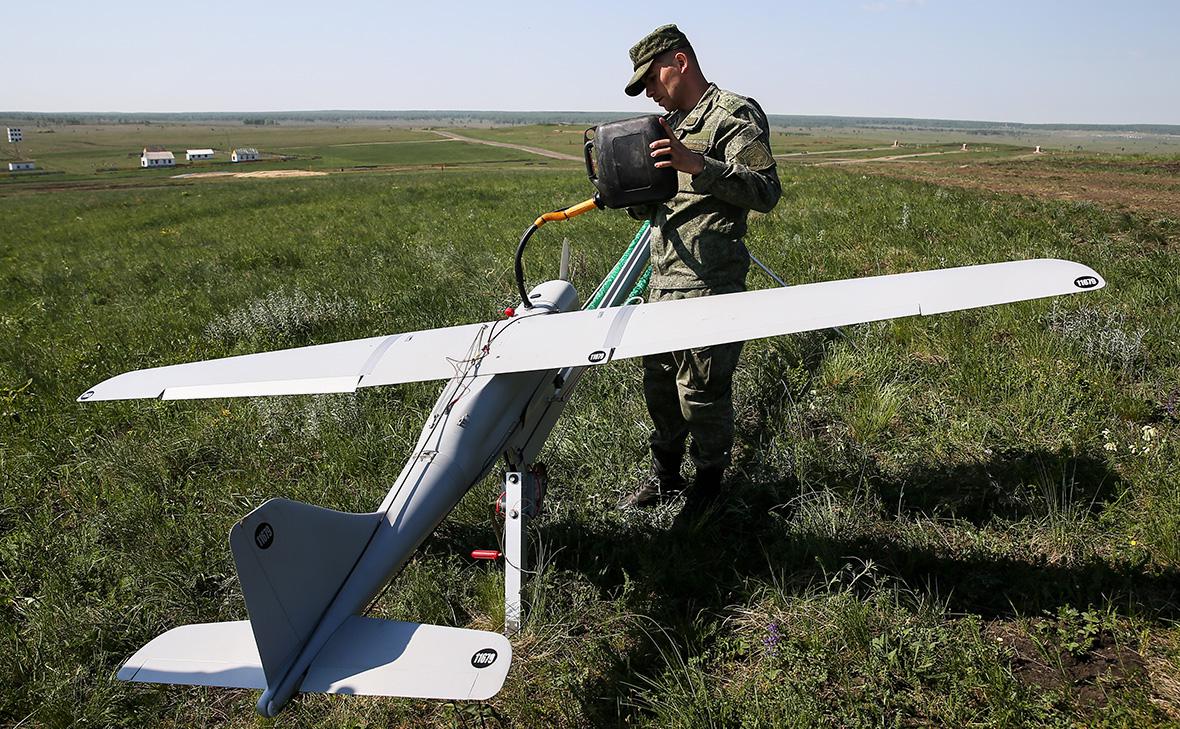

Военнослужащий во время запуска российского многофункционального беспилотного комплекса «Орлан-10» (Фото: Донат Сорокин / ТАСС)

Содержание:

• Что такое «Орлан-10»
• Технические характеристики «Орлана-10»
• Состав комплекса и модули
• Основные модификации
• Где применяется «Орлан-10»
• Особенности использования

Что такое «Орлан-10»

«Орлан-10» — это российский многоцелевой (для решения военных и гражданских задач) беспилотный летательный аппарат (БПЛА), разработанный Специальным технологическим центром (СТЦ) и активно применяемый российскими вооруженными силами — в первую очередь для разведки и корректировки огня.

Дрон входит в состав комплекса с наземной станцией.

Разработан в 2010 году. Серийно производится с 2012 года, с тех пор пережил несколько модификаций. С 2022 года Россия использует эти беспилотники в военной операции на Украине, массовость применения — меньше 1 тыс. на 2024 год, по данным генконструктора СТЦ Романа Иванова. Также, по данным Иванова на 2024 год, в России ежегодно выпускают более 1 тыс. аппаратов.

Технические характеристики «Орлана-10»

Характеристики БПЛА «Орлан-10»: Размах крыла: 3,1 м;

Длина фюзеляжа: 1,8 м;

Масса пустого дрона — 12,5 кг;

Полезная нагрузка: до 5 кг (оптические камеры, тепловизоры, передатчики и др.);

Взлетная масса: до 18 кг;

Дальность полета: до 120 км (в новых версиях до 600 км с ретрансляцией);

Время в воздухе: до 16 часов;

Потолок: 5 км над уровнем моря;

Скорость аппарата: 90–150 км/ч;

Взлет: с катапульты;

Посадка: с парашютом;

Автономность: полет по заданному маршруту; сбор и передача данных; возврат к точке запуска; роевая концепция (дроны могут координироваться друг с другом не через оператора, а напрямую).

Состав комплекса и модули

Военнослужащие с многофункциональным беспилотным комплексом «Орлан-10», предназначенным для ведения наблюдения за протяженными и локальными объектами в труднодоступной местности

(Фото: Валерий Матыцин / ТАСС)

«Орлан-10» — это не только сам беспилотник, но и целая мобильная система, предназначенная для разведки, радиоэлектронной борьбы и других задач. Он рассчитан на полевое использование и способен работать в удаленных районах без постоянной инфраструктуры.

В стандартный комплекс входят:

• до четырех беспилотных летательных аппаратов «Орлан-10» (для работы поочередно или одновременно);

• пункт управления (на базе ноутбука или защищенного планшета в кейсе, может размещаться в автомобиле);

• наземная антенная система (для приема видео, телеметрии и управления аппаратом на расстоянии);

• катапульта (пневматическая или механическая) для запуска дрона с грунтовой площадки;

• складные мачты, средства связи, аккумуляторы и комплект запчастей для обслуживания.

Комплекс могут обслужить от трех до пяти человек, развернуть его можно примерно за 15 минут.

«Орлан-10» способен нести различное оборудование в зависимости от задач. Это могут быть оптические и цифровые камеры для фото- и видеонаблюдения (в том числе Full HD и с возможностью зума), ИК-камеры и тепловизоры, которые позволяют обнаруживать технику и людей ночью или в тумане. Также беспилотник переносит радиопеленгаторы и средства РЭБ, которые используют для обнаружения источников связи, наведения огня и глушения сигналов противника, и передатчики связи и ретрансляторы, обеспечивающие связь между подразделениями в сложной местности.

РЭБ: как работают системы радиоэлектронной борьбы

База знаний

Нагрузки можно менять в полевых условиях, подстраиваясь под конкретную миссию.

Многофункциональный беспилотный комплекс «Орлан-10»

(Фото: Алексей Коновалов / ТАСС)

Основные модификации

Где применяется «Орлан-10»

В военных целях

• В ходе боевых действий на Украине (с 2022-го) «Орлан-10» применяется для разведки, корректировки артиллерии, радиоразведки и РЭБ.

• В Сирии (с 2015 года). Использовался российскими войсками для наблюдения за позициями боевиков, наведения авиаударов и контроля колонн. Применяется как в автономном режиме, так и в составе комплекса «Леер-3» для подавления связи.

• В армяно-азербайджанском конфликте (2020 год).
Применялись для разведки и наблюдения за перемещением войск российскими миротворцами.

В гражданских целях

Дрон активно использует Министерство обороны России в Арктике для наблюдения за морским льдом, мониторинга побережья и сопровождения военных экспедиций. Благодаря высокой автономности и устойчивости к низким температурам он подходит для полетов в условиях Крайнего Севера.

В 2022 году дрон применили еще и для оценки состояния белых медведей на о. Врангеля.

«Орлан-10» в России также использует МЧС (например в Амурской области), для мониторинга лесных пожаров — для оценки очагов возгорания и направления распространения огня. В Якутии ведомство контролирует с его помощью уровень паводковых вод. На Байкале дрон в 2022 году помог ученым-ихтиологам подсчитать популяцию нерп.

Беспилотник применяют еще в геодезии и картографии (в инженерных проектах и строительстве) и при чрезвычайных ситуациях — в том числе для мониторинга паводков, аварий и стихийных бедствий.

Многофункциональный беспилотный комплекс «Орлан-10»

(Фото: Вадим Савицкий / ТАСС)

Особенности использования

• Автономность: «Орлан-10» может находиться в воздухе до 16 часов.

• Мобильность: дрон может покрывать расстояние порядка 120 км от наземного пункта управления (в некоторых модификациях — до 600 км с ретрансляцией).

• Запуск — с пневмокатапульты, а посадка — с парашютом, что позволяет использовать аппарат в любых условиях, включая полевую тактику.

• «Орлан-10» запускают в том числе в сложных погодных условиях, включая Арктику, а также используют его для решения гражданских задач: при мониторинге лесных пожаров, паводков, геодезических работах и контроле инфраструктуры.

• Один дрон можно использовать как ретранслятор для остальных.

• Аппараты не обладают высокой маневренностью.

• Для аппаратов, помимо отечественной гражданской электроники, нужны зарубежные комплектующие.

• Стоимость одного беспилотника в 2024 году составляла более 10 млн руб. (в зависимости от комплектации).
