Ракета Р-60: устройство, характеристики и применение

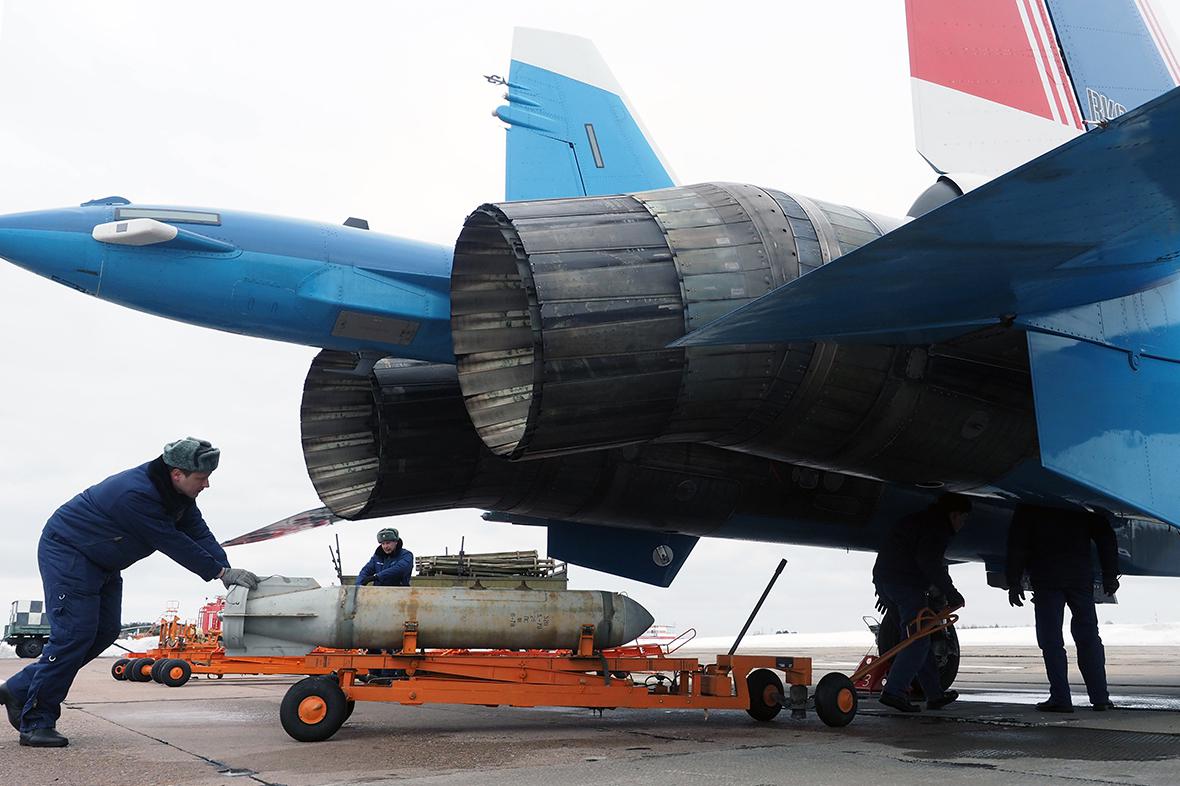

Фото: Наталья Дмитрак / ТАСС

Содержание:

• Что такое ракета Р-60
• История создания ракеты Р-60
• Конструкция и принцип работы ракеты Р-60
• Технические характеристики ракеты Р-60 (ТТХ)
• Модификации ракеты Р-60
• Носители ракеты Р-60
• Возможность применения ракеты Р-60 на модернизированных БПЛА

Что такое ракета Р-60

Ракета Р-60 («изделие 62») — это советская малогабаритная управляемая ракета класса «воздух — воздух» малого радиуса действия с тепловой головкой самонаведения (ТГСН). Исходная модификация начала применяться военными в начале 1970-х. Назначение ракеты — уничтожение высокоподвижных пилотируемых аппаратов и БПЛА на малых дистанциях. В классификации НАТО получила обозначение AA-8 Aphid («Тля»).

История создания ракеты Р-60

Работы над ракетой под обозначением К-60 начались в 1970 году. Разработкой занималось Особое конструкторское бюро № 4 под руководством Матуса Бисновата. Основной задачей конструкторов было создание ракеты минимальных габаритов и массы с максимальной маневренностью для применения в ближнем маневренном бою. Испытания начались в 1971-м и продолжались до 1973 года. Ракету приняли на вооружение в декабре 1973-го. Серийное производство началось в 1974 году. Ракеты изготавливались в том числе на экспорт и в настоящее время состоят на вооружении армий более двух десятков государств.

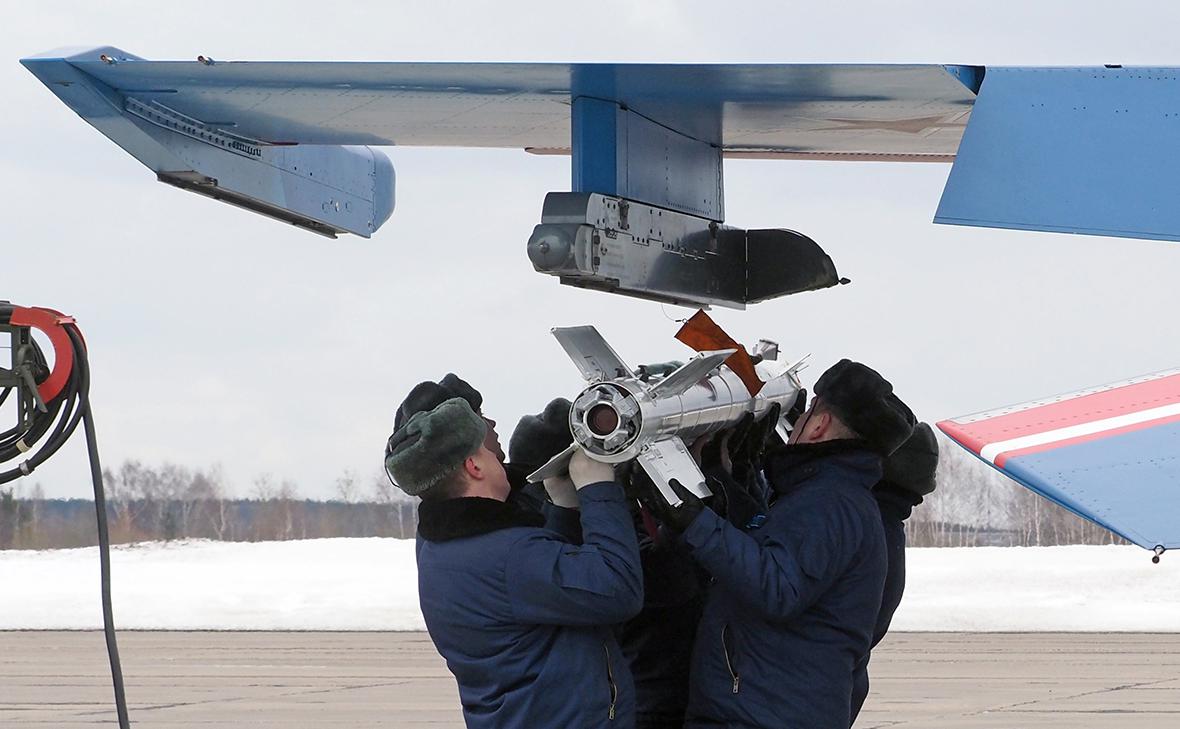

Фото: Наталья Дмитрак / ТАСС

Конструкция и принцип работы ракеты Р-60

Устройство Р-60 включает несколько основных элементов конструкции. Изделие имеет аэродинамическую схему типа «утка». Ракета дополнена малыми дестабилизаторами на носовой части. Конструкция разделена на пять отсеков:

1. ТГСН «Комар»;

2. Боевая часть (БЧ) стержневого типа;

3. Предохранитель от случайного взрыва БЧ, рулевой привод, комплекс автопилота;

4. Радиовзрыватель с двумя турбинными электрогенераторами;

5. Твердотопливный двигатель ПРД-259.

Система самонаведения обеспечивает возможность поражения цели независимо от ее первоначальной позиции в зоне видимости пилота в секторе наведения ±12 градусов на основе данных прицельного комплекса.

Технические характеристики ракеты Р-60 (ТТХ)

ТТХ базовой модели P-60 представлены в таблице:

Дальность пуска ракеты Р-60 составляет от 250 м до 7–8 км в зависимости от высоты применения: чем выше высота запуска, тем больше дальность. Пуск можно осуществлять при перегрузке носителя (самолета или вертолета) до семи единиц. Время управляемого полета ракеты ограничено работой твердотопливного двигателя. Радиус действия радиовзрывателя — 5 м.

Фото: Наталья Дмитрак / ТАСС

Модификации ракеты Р-60

У базовой модели P-60 есть несколько модификаций:

• Р-60М («изделие 62М») — усовершенствованная версия ракеты. Поступила на вооружение в 1982-м. На нее установили модернизированную головку самонаведения «Комар-М». Это позволило увеличить угол захвата цели с ±12 до, по разным оценкам, ±17–20 градусов и поражать в переднюю полусферу. Кроме того, масса БЧ выросла до 3,5 кг, стартовая масса стала составлять 44 кг, длина ракеты увеличилась на 43 мм — до 2138 мм, максимальная дальность поражения — до 10 км.

• Р-60К и Р-60МК — экспортные версии Р-60 и Р-60М соответственно.

Носители ракеты Р-60

Р-60 относится к авиационным ракетам класса «воздух — воздух». Применяется на многих советских и российских самолетах и вертолетах, таких как:

• самолеты МиГ-23, МиГ-27, МиГ-25, МиГ-29, МиГ-31 и их модификации;

• самолеты Су-15, Су-17, Су 24, Су-25 и их модификации;

• самолет Як-38 и его модификации;

• вертолет Ми-24.



  Фото: Наталья Дмитрак / ТАСС

Используется с пусковыми системами АПУ-60 и ее модификациями, а также ПД-62.

Возможность применения ракеты Р-60 на модернизированных БПЛА

В начале декабря 2025 года в открытых источниках появились фото- и видеоматериалы с российским дроном-камикадзе «Герань-2», оснащенным ракетой Р-60 (по утверждению Киева, это модификации иранских дронов Shahed-136). По заявлению украинской стороны, беспилотник был сбит украинским дроном-перехватчиком Sting до момента применения ракеты. Она была установлена на пусковой направляющей в верхней передней части корпуса БПЛА. По словам военного эксперта Института права и национальной безопасности РАНХиГС Александра Степанова, беспилотник с такой ракетой может поражать вертолеты и истребители, а также различные типы БПЛА, включая тяжелые, как украинская «Баба-яга».
